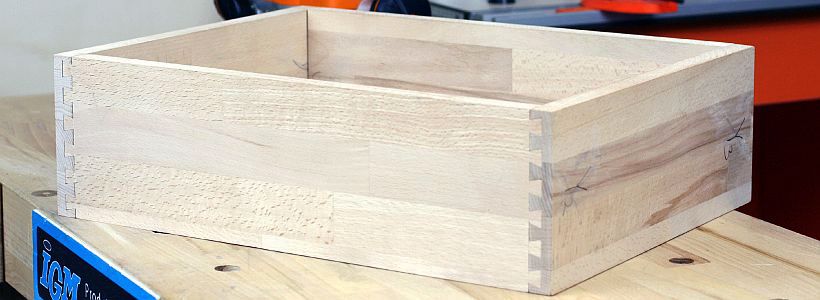

Wytwarzanie połączeń na jaskółczy ogon za pomocą przyrządu IGM FD

Za pomocą FD600 można frezować elementy o szerokości do 610 mm lub wykonywać wiele seriowych połączeń. Z podstawowym szablonem do półotwartego połączenia na jaskółczy ogon o szerokości 12,7 mm można połączyć materiał o grubości 11-25 mm.


W zależności od rodzaju i szerokości połączenia maksymalna oraz minimalna grubość elementu jest inna dla każdego szablonu.

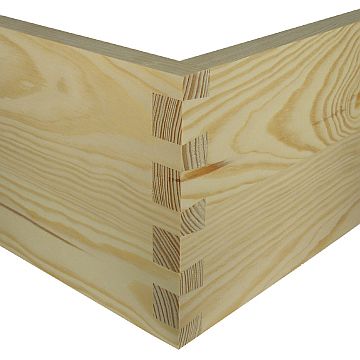

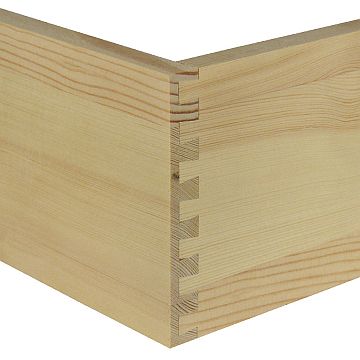

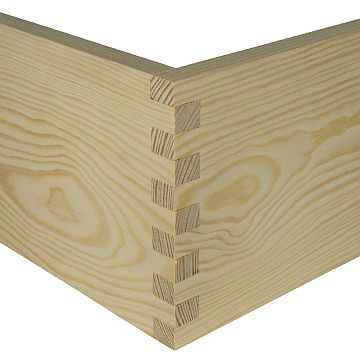

Półotwarte połączenie na jaskółczy ogon	Otwarte połączenie na jaskółczy ogon	Połączenie czopowe
Półotwarte połączenie na jaskółczy ogon 12,7 mm Grubość elementu 11-25 mm Półotwarte połączenie na jaskółczy ogon 6,3 mm Grubość elementu 8-12 mm	Otwarte połączenie na jaskółczy ogon 19 mm Grubość elementu 16-25 mm Otwarte połączenie na jaskółczy ogon 12,7 mm Grubość elementu 8-19 mm	Połączenie czopowe 12,7 mm  Grubość elementu 8-22 mm Połączenie czopowe 8 mm Grubość elementu 8-15 mm

Wszystkie przyrządy oraz dodatkowe szablony do połączeń na jaskółczy ogon można znaleźć tutaj.

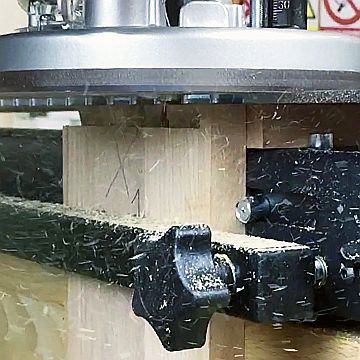

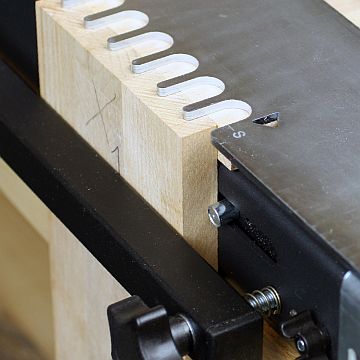

Praca z przyrządem jest naprawdę bardzo łatwa. Wystarczy tylko docisnąć obrabiany element do korpusu urządzenia, następnie przymocować wybrany szablon, wyregulować głębokość frezowania, a za pomocą pierścienia kopiującego zamocowanego w frezarce ręcznej wyfrezować wybrane połączenie.

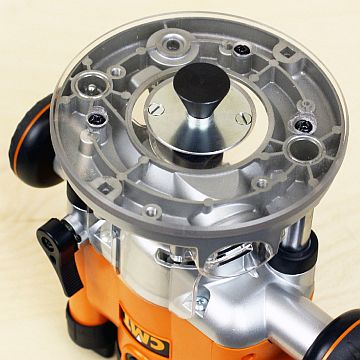

Do przyrządu zalecamy dodatkowo zakupić uniwersalną płytę frezarską FRB170, którą można przymocować w miejsce orginalnej płyty do stołu frezarki górnowrzecionowej.

Jeśli do oryginalnej podstawy nie można przymocować pierścienia kopiujacego, który znajduje się w opakowaniu, to w tym przypadku zakup uniwersalnej płyty frezarskiej może okazać się niezbędny. Płyta zawiera stożek centrujący, który służy do mocowania w tulejach zaciskowych 8 i 12 mm oraz za pomocą, którego można wyśrodkować nie tylko samą płytę, ale przede wszystkim stożek pozwala na precyzyjne wyśrodkowanie pierścienia kopiującego w stosunku do osi wału.

Jeśli pierścień kopiujący całkowicie nie znajdzie się w osi to wytworzone połączenie nie będzie dokładne, ponieważ z powodu obracania się frezarki górnowrzecionowej na szablonie nie będzie możliwości dokładnego frezowania.

Przed korzystaniem z przyrządu zalecamy uważnie przeczytać instrukcję obsługi. W celu osiągnięcia naprawdę idealnego połączenia należy zwrócić uwagę, aby przyrząd oraz wszystkie elementy były prawidłowo ustawione.

W celu prawidłowego ustawienia oraz poprawnego korzystania zapraszamy do obejrzenia naszego filmu instruktażowego.
