Wykonanie masywnych drzwi z wypełnieniem zwanym również płycinami może wydawać się bardzo trudne, ale dzięki temu artykułowi i załączonemu filmowi poradzisz sobie z tym zadaniem bez większego problemu.


Istnieją dwa sposoby wyfrezowania ościeżnicy drzwiowej i płycin drzwi:
1. Za pomocą głowic frezarskich i frezarki dolnowrzecionowej.
2. Za pomocą zestawu frezów trzpieniowych do drzwi oraz frezarki górnowrzecionowej zamocowanej w stole.

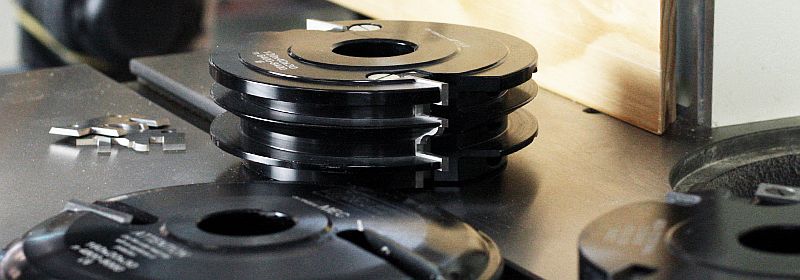

Wybraliśmy pierwszą opcję, tzn. frezowanie za pomocą głowic na płytki wymienne w frezarce dolnowrzecionowej.

Zastosowane urządzenia i akcesoria:
• Frezarka dolnowrzecionowa JET
Posuw materiału IGM AF32
IGM profil-kontra frez do ramiaków
IGM frez do płycin Z2 z górnym pobieraniem
IGM frez do wręgowania 30 mm z prostymi ostrzami
Klej Titebond Original
IGM ściski korpusowe

W jaki sposób można wykonać drzwi kuchenne z litego drewna 1

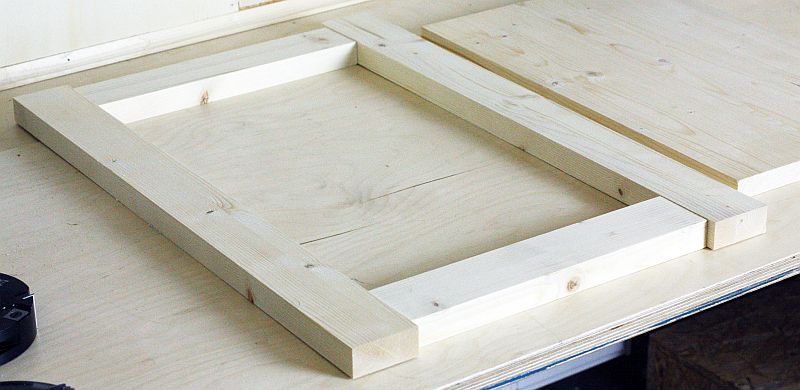

Wymagany materiał:
2 x ostrugana listwa do pionowego wycięcia, 2 x ostrugana listwa do poziomego wycięcia, drewno z klejem do płycin drzwi (do wypełnienia można również zastosować szkło lub sklejkę).


1. Obliczenie rozmiaru ościeżnicy drzwiowej i płycin

Przed rozpoczęciem frezowania najpierw należy zmierzyć wymagany rozmiar drzwiczek i obliczyć długość wycięcia oraz rozmiar wypełnienia.

W zależności od używanego frezu dobieramy odpowiednio wytrzymały materiał. W naszym przypadku wykorzystaliśmy IGM profil - kontra frez do ramiaków, króry umożliwia zastosowanie materiału o grubości od 22 do 28 mm. Wybraliśmy 26 mm dla ościeżnicy i 20 mm dla wypełnienia. Standardowo płyciny wykonuje się z cieńszego materiału niż ościeżnica, głównie ze względu na małą wagę drzwiczek i mniejsze obciążenie zawiasów oraz, co jest również bardzo ważne ze względu na estetyczny wygląd. Jednak grubość jaką będzie miało wypełnienie można wybrać według własnego uznania.

W jaki sposób można wykonać drzwi kuchenne z litego drewna 2

Nasze drzwi będą miały rozmiar 600x400 mm, a szerokość ościeżnicy będzie wynosiła 60 mm. Dlatego długość pionowego wycięcia musi wynosić min. 600 mm. Wycięcie, aby klejenie było łatwiejsze może być również dłuższe (gotowe drzwi można skrócić).

Poziome wycięcie w stosunku do szerokości drzwi musi posiadać dokładnie wymierzoną długość.

Przykład:
szerokość drzwi 400 mm, szerokość ościeżnicy 60 mm, głębokość profilu wycięcia 12 mm

Obliczanie długości poziomego wycięcia:
400 - 2 x 60 + 2 x 12 = 304 mm (szerokość drzwi - 2 x szerokość ościeżnicy + 2 x głębokość profilu)


2. Frezowanie profilu ościeżnicy drzwiowej

Przymocuj IGM profil-kontra frez do frezarki dolnowrzecionowej, a za pomocą płaskiej przykładnicy ustaw głębokość przykładnicy podporowej na 12 mm, tzn. na taką samą głębokość jaką posiada profil frezu.

Umieść przykładnicę na najgłębszym ostrzu frezu, następnie obróć frez do zewnętrznego położenia zwrotnego (poziom frezu, gdzie nóż posiada największe zazębienie), a przykładnicę podporową dostosuj do stalowej przykładnicy. Stalowa przykładnica powinna całkowicie stykać się z przykładnicą podporową, a podczas obracania się frezu ostrze nie powinno przesunąć przykładnicy, ale powinno się tylko lekko o nią otrzeć.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

Głębokość profilu jest już ustawiona, teraz musisz ustawić wysokość frezu, która ma być zgodna z grubością materiału na ościeżnicy.

Do frezowania profilu ościeżnicy należy wykorzystać dolną część frezu, która wyfrezuje rowek przeznaczony na wypełnienie oraz ozdobną górną krawędź ramy. Ostrze do wykonania ozdobnego profilu ramy powinno być swoją górną krawędzią wyrównane z górną krawędzią materiału lub lekko wystawać powyżej ościeżnicy. Teraz możesz zabezpieczyć wysokość wału.

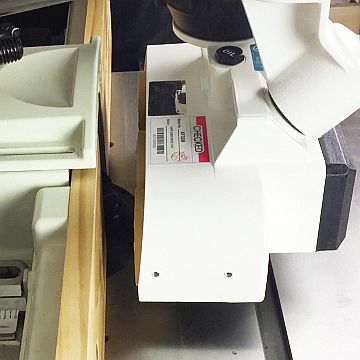

Obróć posuw w kierunku stołu frezarki. Koła posuwu muszą znajdować się co najmniej 1 cm od ostrza frezu i powinny być lekko zbieżne ( tylne koło w porównaniu do przedniego koła powinno znajdować się około 1 cm bliżej przykładnicy). Dzięki temu posuw znacznie skuteczniej będzie dociskał materiał do przykładnicy.

Dostosuj wysokość posuwu do grubości materiału i spróbuj najpierw wyfrezować próbny wzorek. Podczas pracy z frezarką dolnowrzecionową zachowaj szczególną ostrożność, unikaj ubiorów z luźnymi rękawami i wszelkich ozdób na nadgarstku, takich jak zegarki, bransoletki, itp.

Jeśli wyfrezowany wzorek spełnia wymagania dotyczące odpowiedniej głębokości i wysokości można już wyfrezować wszystkie elementy ościeżnicy.

Jak vyrobit kuchyňská dvířka z masivu

3. Frezowanie kontra profilu ościeżnicy drzwiowej

W przypadku frezowania kontra profilu nie jest konieczna zmiana narzędzia, lecz wystarczy jedynie odpowiednio wyregulować wysokości frezu w frezarce dolnowrzecionowej. Do wyfrezowania profilu, wykorzystaliśmy dolną częśc frezu. Teraz będziemy frezować za pomocą górnej części frezu do ramiaków.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

Aby ustawić odpowiednią wysokość kontra profilu, należy na stół frezarki umieścić jedną część ościeżnicy z wyfrezowanym profilem tak, aby ozdobna krawędź ramy była skierowana w dół stołu frezarskiego. Zjedź głowicą frezarską w dół, wyrównaj wysokość zgodnie z rowkiem, który przeznaczony jest na wypełnienie. Górna i dolna krawędź rowka w frezowanym profilu muszą być dokładnie takie same, jak rowek znajdujący się w profilowym nożu frezu do ramiaków.

Podczas frezowania konturu profilu frezujemy tylko w poziome wycięcia. Ponieważ frezujemy prostopadle w kierunku włókien drewna to w tym przypadku należy w celu uniknięcia wyskubywania materiału w trakcie wyjeżdżania frezu z materiału za frezowany elemnt podłożyć kawałek niepotrzebnego podporowego materiału drewnianego. Dlatego w tym przypadku nie używamy posuwu, który i tak nie utrzymałby wąskiego elementu, ale do pracy wykorzystamy przykładnicę kątową.

Obrabiany element frezujemy widokową stroną w dolnym kierunku. Najpierw należy wyfrezować wzorek i sprawdzić jeśli wysokość i głębokość profilu są odpowiednie. Jeśli głębokość i wysokość kontra profilu spełniają nasze wymagania, to możemy już zacząć frezowanie kontra profilu w kierunku lewego i prawego czoła poziomych wycięć.

Kontra profil oczyścimy drobnym szmirglem i spróbujemy zamontować drzwi.


4. Frezowanie wypełnień drzwiowych

Wcześniej możesz obliczyć rozmiar wypełnienia i przygotować go zgodnie z rozmiarem ościeżnicy drzwiowej.

Obliczenie:
wysokość drzwi - 2 x szerokość ościeżnicy + 2 x głębokość profilu

Przykład:
600 - 2 x 60 + 2 x 12 = 504 mm

Szerokość wypełnienia odpowiada obliczonej długości poziomego wycięcia (304 mm) - dylatacja (2 mm).

Zalecamy dylatację szerokości drzwi około 2 mm z jednej strony, gdzie szerokość naszych drzwi będzie wynosiła 302 mm. Dylatacja umożliwia wypełnieniu pracować podczas rozprężania i wysuszania drewna, a co za tym idzie zapobiega pęknięciu kasetonu.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

Do frezarki dolnowrzecionowej przymocuj frez do płycin. My zastosowaliśmy IGM frez do płycin z górnym pobieraniem. Frez usuwa materiał z górnej strony obrabianego elementu i popycha wypełnienie w kierunku stołu frezarskiego. Frez z górnym pobieraniem nie nadaje się do ręcznego podawania i wymaga użycia posuwu materiału.

Za pomocą stalowej przykładnicy ustaw głębokość frezu do płycin. Z góry śledź tylny poziom noża frezu w stosunku do przykładnicy podporowej. Następnie dostosuj głębokość tak, aby można było wykorzystać całą długość profilu wypełnienia. Poziom przykładnicy podporowej nie może sięgać poza płytkę wymienną usuwającą materiał.

W jaki sposób można wykonać drzwi kuchenne z litego drewna 13W następnym kroku ustaw według wysokości materiału wysokość frezu do płycin. Umieść materiał wypełniający na stole frezarskim skierowanym przednią krawędzią do profilu głowicy frezarskiej i wyreguluj wysokość frezowania. Wysokość frezowania ma wpływ na poziom wsunięcia wypełnienia do ramki. Aby możliwe było wsunięcie wypełnienia do rowka ramy należy zostawić co najmniej 5 mm niewyfrezowanego wypełnienia. Zostawiliśmy 5 mm do wstawienia do ramy + 5 mm do montażu od tylnej strony drzwi, które później zostanie frezowane za pomocą frezu do wręgowania.

Posuw skieruj nad stół frezarski i dopasuj jego wysokość do grubości wypełnienia.

Włącz pusuw z frezarką i najpierw na próbnym materiale wyfrezuj wypełnienie, a dopiero potem wyfrezuj wypełnienie drzwi.

Wypełnienia należy zacząć frezować prostopadle w kierunku włókien, a kończąc wzdłuż włókien, dzięki czemu zostanie wyeliminowane ryzyko wyskubywania włókien na gotowym elemencie.

Wyfrezowane wypełnienie należy wyszlifować za pomocą gąbki ściernej.


5. Frezowanie wręgu na tylnej stronie wypełnienia

W celu łatwiejszego wsunięcia wypełnienia do ramy, wypełnienie po obwodzie powinno mieć grubość 5 mm (4,8 mm dla łatwiejszego montażu). Nasze wypełnienie posiada 10 mm grubości, dlatego też pozostałe 5,2 mm należy wyfrezować za pomocą IGM frezu do wręgowania.

Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu
Jak vyrobit kuchyňská dvířka z masivu

Frez do wręgowania zamocujemy do frezarki dolnowrzecionowej oraz wyregulujemy głębokość i wysokość wręgu za pomocą kresek na wypełnieniu. Głębokość wręgu musi wynosić co najmniej 12 mm, co stanowi głębokość profilu frezu do ramiaków do nasadzenia wypełnienia. Wybraliśmy 15 mm głębokość, aby można było zobaczyć półrowek również z tyłu drzwi.

Ponownie zacznij frezować prostopadle w kierunku włókien, a zakończ wzdłuż włókien tak, aby nie doszło do wyskubania włókien.


6. Montaż i klejenie drzwi

Masz już gotowe ramy oraz wypełnienie, więc teraz już możesz spróbować zmontować drzwi.

Przed rozpoczęciem klejenia zalecamy usunąć i oszlifować ościeżnicę oraz polakierować wypełnienie.

Kaseton wypełnienia, aby mógł odpowiednio pracować powinien być w ramie luźny, w związku z tym nie powinien być do ramy za mocno przyklejony.

Jeśli wypełnienie zostanie polakierowane dopiero po klejeniu istnieje ryzyko, że rowki ościeżnicy nie zostaną polakierowane, a później, po wyschnięciu mogą pojawić się niepomalowane powierzchnie.

W związku z tym, najlepszym rozwiązaniem jest pomalowanie wewnętrznej części ościeżnicy jeszcze przed montażem, wypełnienie zabezpieczyć w ramie za pomocą silikonu lub za pomocą piankowych podkładek, a dopiero potem skleić ramę z wykorzystaniem kleju dyspersyjnego Titebond Original

Do klejenia ramek można zastosować IGM ściski korpusowe, które dzięki plastikowym osłonom szczęk zapewnią mocne uchwycenie bez ryzyka uszkodzenia powierzchni drzwi.

Jak vyrobit kuchyňská dvířka z masivu
W jaki sposób można wykonać drzwi kuchenne z litego drewna 18

Po wyschnięciu kleju wyciągnij drzwi ze ścisków i przytnij do wymaganej długości wystające pionowe wycięcia. Następnie za pomocą szlifierki wyszlifuj czoło i pomaluj pozostałą część drzwi.
