Jak prawidłowo ustawić noże strugarskie?

Jak ustavit hoblovací nože

W tym artykule pokażemy Państwu, jak łatwo można ustawić noże strugarskie za pomocą praktycznych przyrządów.

ustavení hoblovacích nožů

Również w dzisiejszych czasach stosowane są jeszcze przestarzałe i niedokładne metody ustawiania noży strugarskich. Najmniej dokładnym sposobem, z jakm spotkaliśmy się, jest ustawienie noży za pomocą listwy umieszczonej na tylnym stole frezarki. Nóż w walcu strugarskim przesuwa się w górę lub w dół, tak długo, aż listwa podczas obracania się walca zostanie przesunięta o jeden centymetr.

Kolejną, troszkę bardziej nowoczesną metodą jest wykorzystanie magnesów, które oczywiście znacznie upraszczają pracę. Za pomocą tej metody można ustawić noże na taką samą wysokość.

Inne z wykorzystywanych metod ustawiania noży wymagają zastosowania specjalnych noży strugarskich lub wykonania specjalnych regulacji walca. Są to na przykład systemy wykorzystujące sprężyny, które służą do popychania noża strugarskiego bezpośrednio w wale głowicy nożowej. Problem jednak polega na tym, że sprężyny po bardzo krótkim czasie zużywają się i przestają prawidłowo działać. Ponadto bardzo łatwo zatykają się kurzem i wiórami.

Następną metodą jest ustawienie noży strugarskich za pomocą rowków wyfrezowanych w nożu. Rowki te zmniejszają jednak wytrzymałość noży i podatne są na pękanie w najwęższym miejscu. Kolejną wadą takich rozwiązań jest wyższa cena, a to cena nie tylko samej maszyny ale również specjalnych noży strugarskich.



Już koniec z czasochłonnym ustawianiem

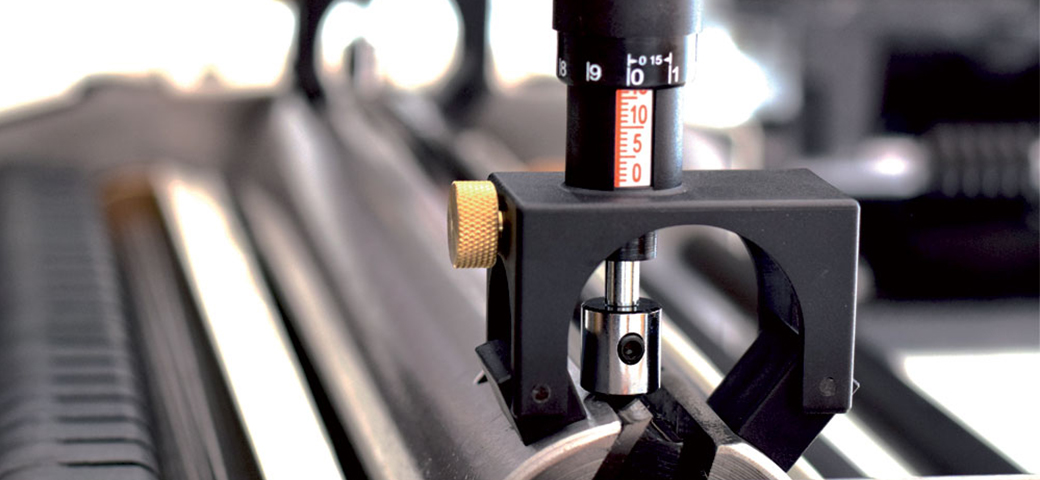

Nieustannie rosnące wymagania dotyczące jakości powierzchni i precyzji wymagają dokładnego, szybkiego i niezawodnego ustawienia noży strugarskich w walcu. Jednym z najlepszych i najbardziej dokładnych nastawiaczy jest magnetyczny nastawiacz noży strugarskich firmy IGM Professional, typ MUN-001. Nastawiacz magnetyczny pozwala szybko, łatwo i precyzyjnie ustawić nóż strugarski w odpowiedniej pozycji. Główną zaletą nastawiacza jest skala mikrometryczna dzięki, kórej możliwe jest ustawienie wszystkich noży na tej samej wysokości. Jeśli każdy nóż znajdowałby się na innej wysokości, to strugałby tylko ten, który znajduje się najwyżej. W tym przypadku doszłoby do szybkiego stępienia, a strugana powierzchnia nie byłaby gładka i równa. Z nastawiaczem IGM Professional jednak coś takiego nigdy nie może się zdarzyć.

ustavení hoblovacích nožů

Praca z nastawiaczem i jego prawidłowym wyrównaniem z walcem i stołami

Wyrównanie z walcem strugarskim

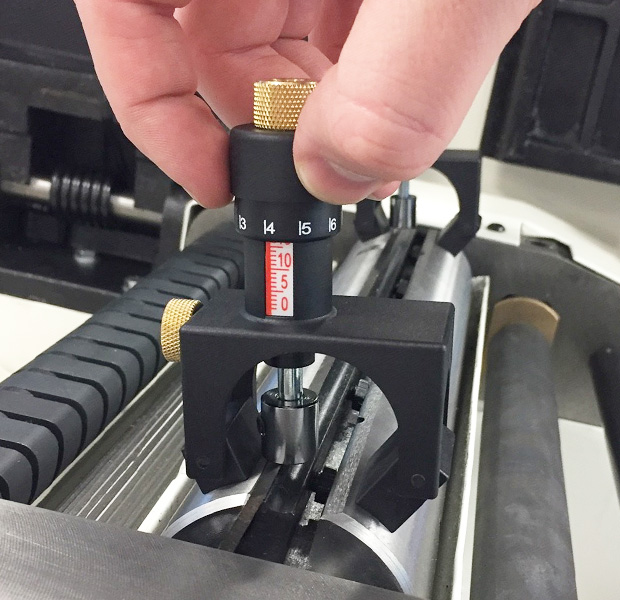

Przyrząd magnetyczny należy zamocować na walcu strugarskim w taki sposób, aby magnes znalazł się nad korpusem walca, a następnie obrócić śrubę regulacyjną tak, aby magnes przymocował się do walca. To wskaże zerową wartość domyślną dla wysokości magnesu. Tę samą czynność wykonaj na obu przyrządach, a potem zablokuj magnes na zerowej wartości.

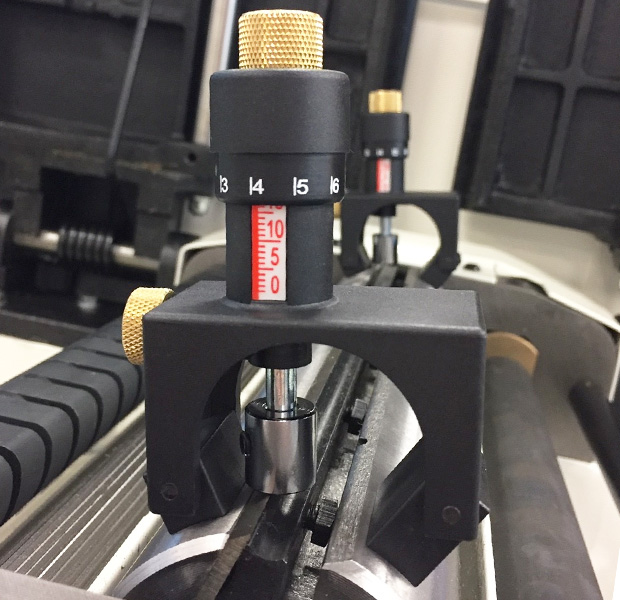

Włóż ostry nóż i klin mocujący do rowka znajdującego się w walcu strugarskim i przymocuj przyrządy na początku i końcu walca tak, aby magnesy przytrzymały nóż w tym samym miejscu. Następnie wyrównaj przyrządy tak, aby znajdowały się prostopadle do osi walca.

Odblokuj przedni przyrząd i użyj śruby, aby podnieść nóż powyżej walca o maksymalnie 1,1 mm według europejskich standardów bezpiecznego posuwu ręcznego. Jeden pełny obrót podnosi nóż o 1,5 mm. (zalecamy ustawienie noża około 0,7 mm powyżej zerowego poziomu walca)

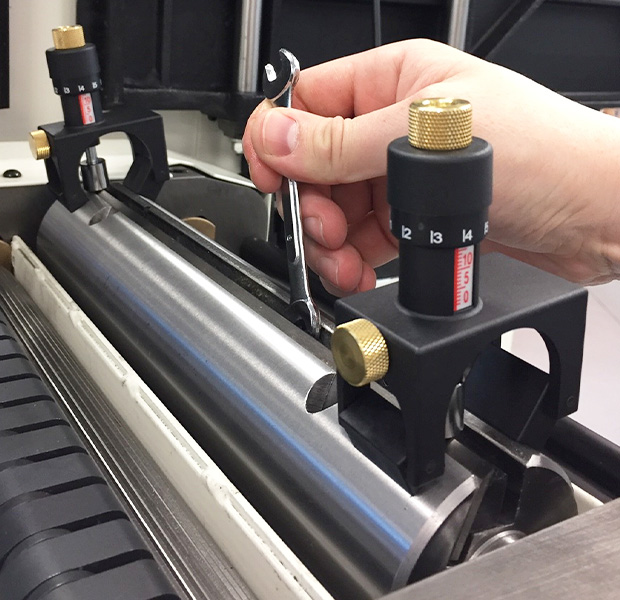

Przy tej wartości ponownie zablokuj przyrząd, a taką samą wartość ustaw również na przyrządzie, który znajduje się na drugim końcu walca. Zablokuj urządzenie i dokręć wszystkie śruby klina mocującego.

Po ustawieniu wartości zamocuj w walcu pozostałe noże strugarskie.

ustavení hoblovacích nožů

Wyrównanie ze stołami

Przymocuj przyrząd magnetyczny do powierzchni stołu i dostosuj wysokość środkowego magnesu, tak aby dotykał się powierzchni stołu, a następnie za pomocą śruby zablokuj ustawioną wysokość. Teraz magnes w stosunku do stołów znajduje się w pozycji zerowej. W taki sam sposób ustaw drugie urządzenie. Usuń przyrządy i włóż w rowek zaostrzony nóż oraz klin mocujący. Na walcu zamocuj wstępnie ustawione przyrzady, tak aby lewy magnes znalazł się na stole wyjściowym, prawy magnes na stole wejściowym, a magnes środkowy mocno trzymał nóż strugarski. W taki sam sposób, zamocuj na końcu walca drugi przyrząd.

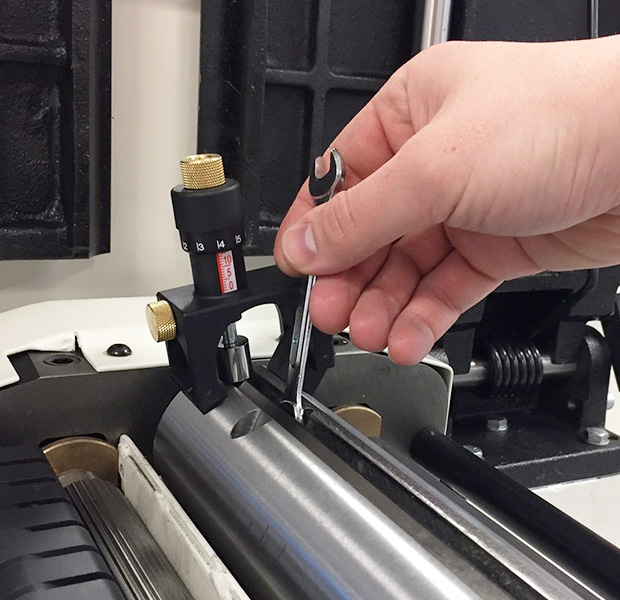

Odblokuj przyrządy i wyreguluj wysokość noża na przyrządzie, obracając śrubę ustalającą o jeden obrót. Ponownie zablokuj przyrząd i ustaw tę samą wartość na przyrządzie znajdującym się na drugim końcu walca. Zablokuj przyrząd i dokręć wszystkie śruby na klinie mocującym. Po ustawieniu przyrządów na walcu zamocuj pozostałe noże strugarskie, ale nie obracaj śrub regulacyjnych, dopóki wszystkie noże nie zostaną ustawione na tej samej wysokości. Na koniec możesz sprawdzić ustawienia noży za pomocą prostej, małej podstawki pryzmatowej, która powinna przesunąć się dokładnie o 4 mm na początku i na końcu walca, podczas obracania się walca w kierunku strugania.

ustavení hoblovacích nožů
ustavení hoblovacích nožů

Podsumowując

Magnetyczne nastawicze IGM Professional MUN-001 to idealne przyrządy, które doskonale sprawdzą się we wszystkich warsztatach stolarskich, podczas prac konserwacyjnych oraz w mniejszych warsztatach majsterkowiczów. Ten praktyczny pomocnik dostarczany jest w drewnianym pudełku wraz z instrukcją użytkowania. Korpus nastawiacza wykonany jest z wytrzymałego tworzywa sztucznego i wyposażony został w silne magnesy. Elementy sterujące wykonane są z wysokiej jakości mosiądzu, a wszystkie metalowe części zostały ocynkowane, co zabezpiecza je przed powstawaniem korozji. Z całą pewnością możemy Państwu polecić zestaw dwóch magnetycznych nastawiaczy IGM Professional.
