W jaki sposób możemy podłączyć do jednego urządzenia odciągowego większą ilość maszyn?

odsávání pilin a prachu

Praca związana z obróbką drewna zawsze wiąże się z powstawaniem opiłków, wiórów oraz pyłu, w związku z czym należy je regularnie usuwać ponieważ nie tylko mogą niekorzystnie wpływać na pracę maszyn i urządzeń ale mogą również w znacznym stopniu ograniczać warunki pracy. W profesjonalnych warsztatach oraz w małych pracowniach używane są do takich celów urządzenia przeznaczone do odciągania trocin, które mogą posiadać jeden lub dwa 100 mm otwory wylotowe służące do podłączenia węży.


Co musimy zrobić, jeśli chcemy podłączyć do urządzenia odciągowego więcej maszyn bez konieczności ciągłego podpinania węży ? Wystarczy przeczytać nasz artykuł, w którym doradzimy, jak łatwo stworzyć swój własny układ przyłączeniowy w systemie odciągania.

W pierwszej kolejności należy sprawdzić liczbę maszyn oraz rodzaj odpadów, które będą odciągane (trociny powstałe ze strugania, cięcia, drobny pył lub kombinacja wszelkiego rodzaju odpadu). Proszę również zwrócić uwagę na rozmiar przyłącza, które powinno mieć średnicę 100 mm.

Jak stworzyć układ przyłączeniowy w systemie odciągania

  • Wąż trzymamy w prostej pozycji. W celu uzyskania odpowiedniej pozycji zastosuj druciane korytko, które również możesz sam utworzyć za pomocą dwóch listew.
  • Umieść urządzenie odciągowe tak, aby układ przyłączeniowy był jak najkrótszy. Dłuższy układ może przynieść niepożądane straty.
  • W miejscu, gdzie nie ma potrzeby zastosowania elastycznego węża, należy rozciągnąć wąż do maksymalnej długości i odpowiednio go zabezpieczyć w celu zapobiegnięciu jego przemieszczaniu się.
  • Rozgałęzienia systemu przyłączeniowego powinny być podłączone do maszyn pod kątem maks. 45 °. Ogałęzienia należy podłączyć z góry lub z boku pod kątem maks. 45 ° w kierunku przepływu powietrza.
  • Zamontuj zasuwy w celu zapewnienia odpowiedniej sprawności i równowagi systemu. Aluminiowe zasuwy są bardziej odpowiednie, ponieważ izolują poszczególne maszyny oraz zapewniają efektywny przepływ powietrza. Zasuwa powinna być zainstalowana w dół.
  • Należy zabezpieczyć uciekanie powietrza z układu. System, z którego ucieka powietrze, nie jest w pełni wydajny, a tym samym nie pracuje na maksimum. Wszystkie przejścia zaklej taśmą klejącą oraz zastosuj taśmy mocujące.

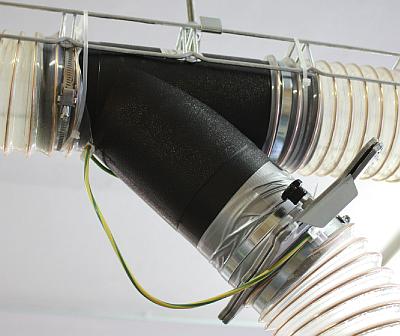

  • Węże wykonane z metalowego drutu należy ze sobą połączyć, a następnie przyłączyć do metalowej części urządzenia odciągowego. Łącząc ze sobą druty zostanie zagwarantowane uziemienie przeciwko elektryczności statycznej wytwarzanej podczas odciągania drobnego pyłu.

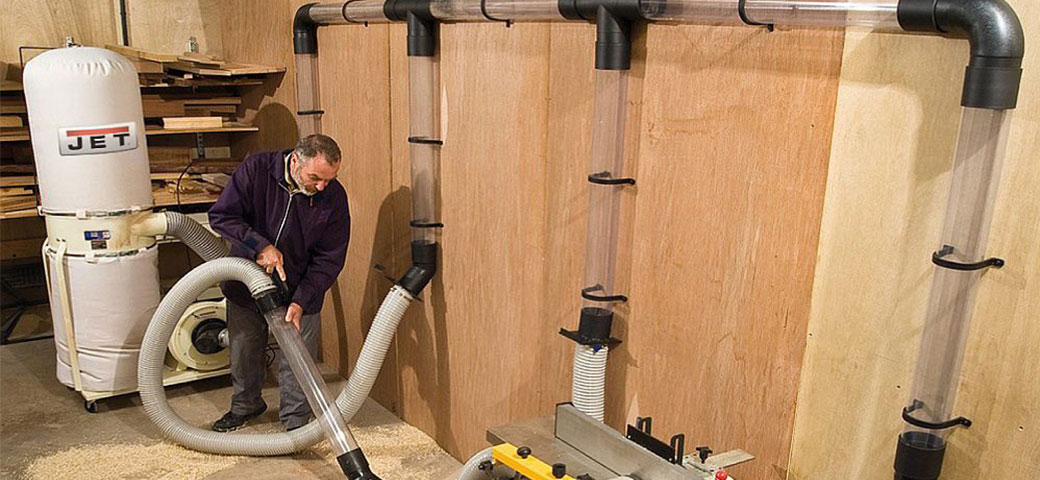

rozvod odsávání v dílně

Które urządzenie odciągowe wybrać z szerokiej oferty?

W przypadku zastosowaniu standardowego systemu 100 mm, minimalny wymóg przepływu powietrza wynosi 1 100 m3 / h. Do tego celu wystarczy urządzenie odciągowe IGM LAGUNA CFlux 3 lub IGM LAGUNA PFlux 3, który wyposażony jest w mikrofiltracyjne rozszerzenie przeznaczone do ekstra drobnego pyłu. Podczas tworzenie układu przyłączeniowego należy pamiętać o zastosowaniu wysokiej jakości uszczelnienia poszczególnych elementów systemu, co zagwarantuje uniknięcie strat,oraz skuteczną i wydajną pracę odciągania na całej długości układu.

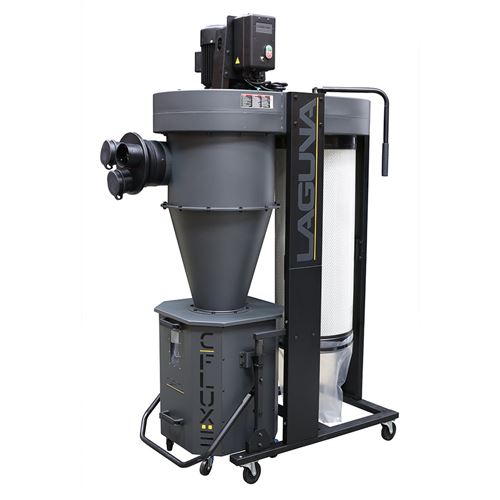

IGM LAGUNA CFlux 3 Cyklonowe urządzenie odciągowe 400V



• Skuteczna technologia cyklonowa z dwustopniowym filtrowaniem.
• Bardzo skuteczna filtracja 99,97% cząstek w zakresie od 0,2 do 2 mikronów.
• Czyszczenie rozszerzenia filtracyjnego bez konieczności demontażu.
• Solidna metalowa konstrukcja urządzenia odciągowego.
• Zaawansowany system dźwigniowy do mocowania pojemnika na odpady.
• Koła obrotowe na urządzeniu odciągowym i pojemniku na odpady.
• Pilot zdalnego sterowania.

Wbudowany mikrofiltr nie ogranicza przepływu powietrza, co zwiększa ogólną wydajność całego systemu filtracyjnego. Urządzenie odciągowe CFlux3 jest standardowo dostarczane z 1-mikronowym składanym filtrem o łącznej powierzchni 4,5 m2, zapewniającym maksymalny przepływ powietrza. Wydajność filtracji wynosi 99,97% cząstek w zakresie od 0,2 do 2 mikronów. Praktyczny obrotowy system łopatkowy wewnątrz wkładu filtracyjnego ułatwia czyszczenie filtra bez konieczności demontażu. Zapobiega również zatykaniu się filtra. Filtracja w dolnej części została wyposażona w worek na odpady do zbierania drobnego pyłu.

IGM LAGUNA CFlux 3

IGM LAGUNA PFlux 3 Cyklonowe urządzenie odciągowe 400V



• Skuteczna technologia cyklonowa z dwustopniowym filtrowaniem.
• Filtr HEPA o wydajności filtracji do 99,2% cząstek do 0,4 mikrona.
• Półautomatyczne próżniowe czyszczenie rozszerzenia filtracyjnego.
• Osłony filtrów z blachy z izolacją akustyczną dla wysokiego komfortu.
• Pojemnik na pył z optycznym wskaźnikiem poziomu napełnienia.
• Pojemnik na odpady z mocowaniem próżniowym worka na odpady.
• Dioda LED wskazująca zatkanie filtra.
• Dioda LED wskazująca przepełnienie pojemnika na odpady.
• Zaawansowany system dźwigniowy do mocowania pojemnika na odpady.
• Koła obrotowe na urządzeniu odciągowym i pojemniku na odpady.
• Pilot zdalnego sterowania.

PFlux 3 jest najskuteczniejszym urządzeniem odciągowym z serii Laguna Flux firmy IGM, które zapewnia wysoki komfort oraz niezrównaną wydajność i skuteczność odciągania. Urządzenie wyposażone jest w wydajny filtr HEPA. Uchylne drzwiczki, które zakrywają filtr, wyposażone są wewnątrz w piankę akustyczną, która skutecznie tłumi hałas.

IGM LAGUNA PFlux 3

PRZYŁĄCZENIOWY W SYSTEMIE ODCIĄGOWYM ZAOSZCZĘDZI MIEJSCE ORAZ ZAGWARANTUJE UTRZYMANIE CZYSTOŚCI PODCZAS PRACY.

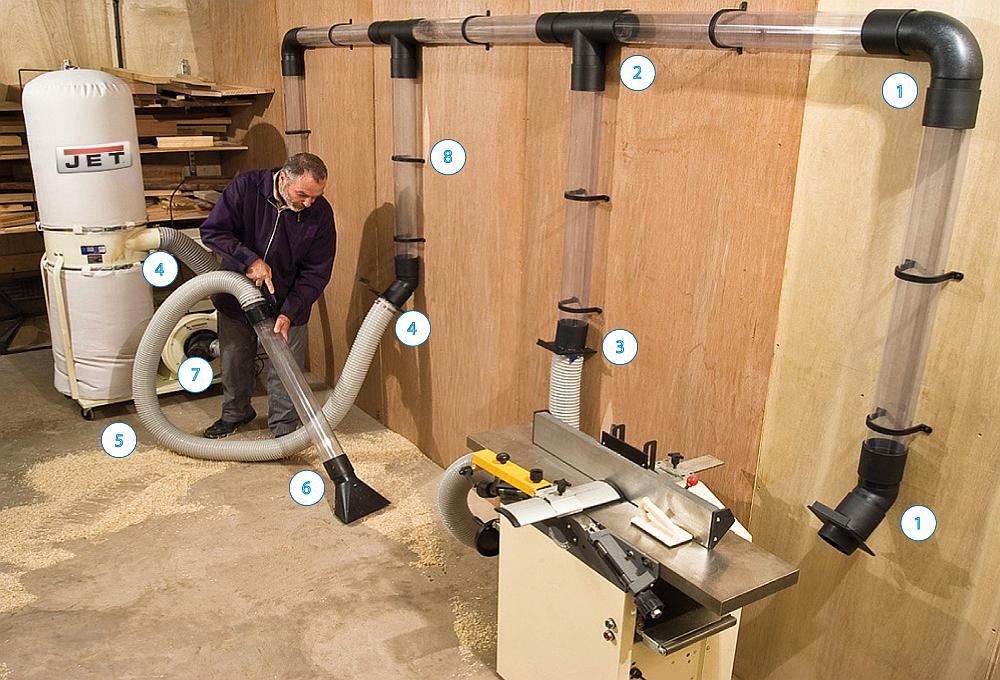

odsávací příslušenství

1. Kolano do węża odssawającego 100 mm

Kolano do węża odssawającego 100 mm



Kolano posiada lekki promień, który tworzy mniejszy opór powietrza oraz minimalizuje ryzyko zatkania rurociągu.

Kolano obrotowe z przegubem kulowym do podłączenia węża odciągowego o średnicy 100 mm. Umożliwia większą ruchliwość oraz dostosowanie.


2. Rozgałęźnik do węża odssawającego 100 mm

Odbočky pro odsávací hadici 100 mm



Rozgałęźnik do węża odssawającego węża lub rurociągu wykonany jest z wysokiej jakości tworzywa ABS z gładkim otworem wewnętrznym. Zewnętrzna średnica rozgałęźnika doskonale pasuje do wewnętrznego otworu giętkiego węża. Wąż po nasunięciu do rozgałęźnika należy przymocować za pomocą sprzączki. Przeznaczony do węży o średnicy 100mm.


3. Zasuwy

Zasuwy



Zasuwy umożliwiają kontrolowanie przepływu powietrza pomiędzy jednym urządzenieniem odciągowym, a między 2 lub więcej maszynami. Zamykając jedną zasuwę i otwierając drugą można skierować kierunek odciągania do wymaganej maszyny i zamknąć inne. W ten sposób możesz kierować system odciągania tam, gdzie jest to potrzebne.


4. Sprzączki 100 mm

Sprzączki 100 mm

Szybkomocująca podwójna sprzączka - Umożliwia szybką wymianę węża odciągowego z jednej maszyny na drugą. Sprzączka działa jak sprężyna i może być obsługiwana za pomocą jednej ręki. Zakres 98 - 109 mm. W opakowaniu znajdują się dwie sztuki.

Szybkomocująca sprzączka z mostkiem - Stalowa sprzączka mocująca z plastikowym uchwytem do szybkiego i łatwego zastosowania. Zakres 92 - 110 mm. Posiada mostek przeznaczony na drut węża dla bardziej precyzyjnego zaciśnięcia. Dzięki niej można szybko ściągnąć wąż bez potrzeby użycia śrubokręta.


5. Końcówki i rurki odssawające do podłóg

Końcówki i rurki odssawające do podłóg


Ręczna dysza odciągowa - Wystarczy ją zamocować do 100 mm elastycznego węża podłączonego do urządzenia odciągowego i wyczyścić warsztat! Wygodna rękojeść sprawia, że jest łatwa w użyciu. W zestawie znajdują się uchwyty ścienne przeznaczone do łatwego montażu oraz sprzączka do węża.

Końcówka podłogowa - Końcówka odciągowa funkcjonuje jako miejsce zbiorcze, do którego należy zamieść odpady.


6. Zestaw montażowy i uziemiający 12 m

Zestaw montażowy i uziemiający 12 m




W systemie odciągowym, który utworzony jest z węży albo plastikowych rur i różnych elementów może powstać elektryczność statyczna, która może spowodować pożar. Dlatego konieczne jest, żeby plastikowe komponenty odciągowe połączyć z wężem drutem uziemiającym i bezpiecznie uziemnić na szkielecie urządzenia odciągowego i maszyny.


7. Uchwyty metalowe do węża 100 mm

Uchwyty metalowe do węża 100 mm



Uchwyty przeznaczone są do zamocowania elastycznego węża odciągowego do sufitu lub do ściany. W opakowaniu znajduje się 5 sztuk. Elementy łączące nie znajdują się w cenie. W ofercie dostępny jest również uchwyt do węża.


8. Węże 100 mm - różne długości

Odsávací trubice IGM

Do odciągania materiałów abrazyjnych (wiórów, trocin), pyłu, dymu itp.





Ponadto w ofercie znajdziesz również końcówki i złącza przedłużające ...


Końcówki i Redukujące multi-końcówki

Końcówki i Redukujące multi-końcówki

Końcówka została specjalnie zaprojektowana w celu szybkiego podłączenia węża odciągowego o średnicy 100 mm do maszyny. Jeden koniec końcówki posiada zewnętrzną średnicę, która służy do uchwycenia węża za pomocą sprzączki. Drugi koniec należy wewnętrzną średnicą umieścić na króćcu odciągowym maszyny.

Redukująca multi-końcówka w celu utworzenia 2 lub więcej redukcji oferuje 5 różnych rozmiarów. Za pomocą piły z drobnym uzębieniem wystarczy wyciąć wymaganą sekcję. Średnica: 25 mm, 50 mm, 63 mm, 75 mm i 100 mm (podane wartości są średnicami zewnętrznymi).


Złączki przedłużające dla węża 100 mm

złączki przedłużające dla węża 100 mm


Jest to szybki i elegancki sposób połączenia ze sobą dwóch węży. Węże muszą być zabezpieczone sprzączką. Dostępne są złączki o średnicy 100 mm.

Elastyczna gumowa złączka umożliwia podłączenie zasuwy do maszyny, połączenie 100mm rury bezpośrednio do maszyny lub elastyczne połączenie rur o średnicy 100 mm z opcją ustawienia niewielkiego kąta.
